Kide Waterloop vesikondensatsiooniga külmasüsteem

Kide Waterloop – vesikondensatsiooniga külmasüsteem kaubandusele ja toitlustusele

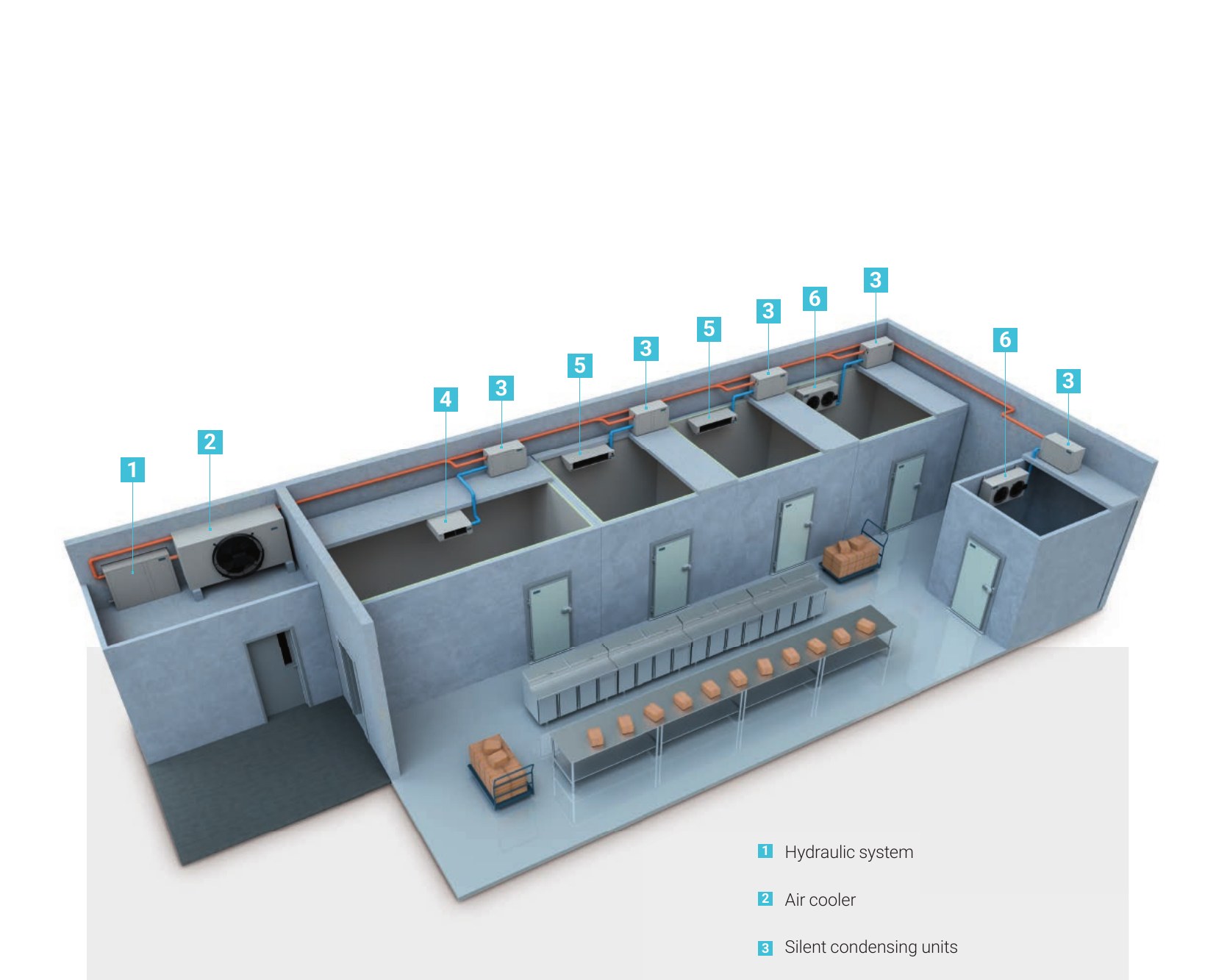

Waterloop on Kide kaudse kondensatsiooniga külmasüsteem. Tavalises külmakambris on igal agregaadil oma õhkjahutusega kondensaator, mis puhub soojust ümbritsevasse ruumi või fassaadile. Waterloopis kondenseeritakse iga kambri agregaat vee või vee-etüleenglükooli segu abil: agregaadid on ühendatud ühise suletud veeringiga ja kogu soojus viiakse ühe või mitme õhkjahuti kaudu hoonest välja.

Kuidas Waterloop töötab?

• Iga külm- või sügavkülmkamber saab oma väikese vesikondensatsiooniga agregaadi (lae-monoblokk EWR, split ESW või kondensaatoragregaat EWC).
• Agregaadi kondensaator on plaatsoojusvaheti, kus külmaaine annab soojuse üle veeringile.

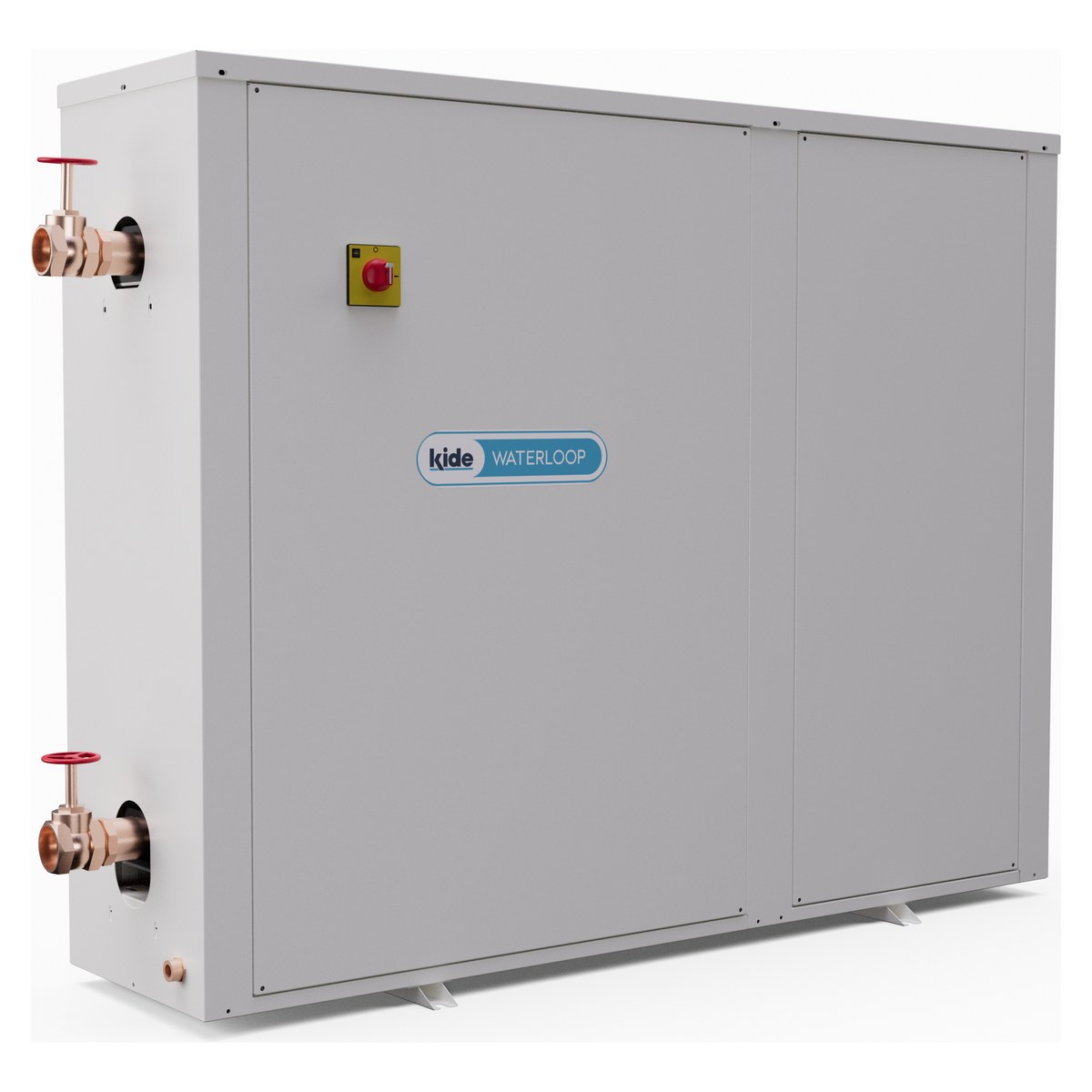

• Veering (vesi või vesi + 30–40% etüleenglükooli) on ühendatud hüdrosõlmega, kus on ringluspump, paisupaak, kaitseklapp, filter ja termomeetrid.
• Õhkjahuti USI viib soojuse hoonest välja. EC-ventilaatorite ja pumba kiirus muutub vastavalt vajadusele – madalal välistemperatuuril või väikese koormuse korral kulub vähem energiat.
• Kuna külm toodetakse hajutatult iga kambri juures, saab igal kambril olla oma temperatuur.

Waterloopi eelised

• väike külmaaine kogus – iga agregaat on lühikese torustikuga ja tehases täidetud, lekkerisk on väike
• ühtegi pikka külmaainetorustikku ega suurt keskmasinat ei ole vaja – lihtsam ja kiirem paigaldus
• vaikne – kambrite juures on ainult vaiksed vesijahutusega agregaadid, müra ja soojust ei teki müügisaali, kööki ega fassaadile
• energiasääst EC-ventilaatorite ja muutuva kiirusega pumba abil
• sobib nii uutesse objektidesse kui ka olemasoleva otsepaisutusega süsteemi asendamiseks
• töötab välistemperatuuril kuni +45 °C
• kasutab keskkonnasõbralikke külmaaineid R-290 ja A2L (R-455A, R-454C) – vastab uuele F-gaaside määrusele
• sobib hästi poodidele, restoranidele, hotellidele ja suurköökidele, kus on mitu kambrit erinevate temperatuuridega

Näited kasutusest

• Restoran või hotelliköök: eraldi kambrid lihale, kalale, köögiviljadele ja sügavkülmale – kõik vaiksete EWR- või ESW-agregaatidega, üks õhkjahuti katusel.
• Toidupood: jahutus- ja sügavkülmkambrid ning vitriinid ühendatakse ühise veeringiga; müügisaali ei puhuta sooja õhku.
• Toidutootmine: tootmisruumid +10…+15 °C (ESW kõrge temperatuuri versioon) ja laokambrid samas süsteemis.
• Olemasoleva süsteemi uuendamine: vanad õhkjahutusega agregaadid vahetatakse vesijahutusega agregaatide vastu ja paigaldatakse üks õhkjahuti.

Waterloopi seadmed

EWR – vesikondensatsiooniga lae-monoblokk (R-290)

Kompaktne kambri lakke paigaldatav monoblokk väikestele jahutus- ja sügavkülmkambritele: tehases täidetud, kuumgaasisulatus, aurusti hermeetilises isoleeritud korpuses, XW60K-2DI kaugjuhtimisega juhtseade, LED-valgusti, vesikondensatsioon.

Jahutus 0 °C (−5…+10 °C) – külmaaine R-290 (propaan)

-15 ºC ÷ -25 ºC – külmaaine R-290 (propaan)

* Soovituslik kambri maht standardtingimustes / ebasoodsamates tingimustes. Kide arvutusalus: isolatsioon 100 mm (jahutus) ja 120 mm (sügavkülm), välistemperatuur 32 °C, kauba tihedus 250 kg/m³, kaubaringlus 10% päevas, kompressori tööaeg 18 h ööpäevas. Puu- ja köögiviljade puhul korruta vajalik võimsus 1,5-ga. Täpse agregaadi valime alati kambri, toote ja asukoha järgi.

ESW – vaikne vesikondensatsiooniga split-agregaat (A2L)

Split-agregaat plaatsoojusvaheti kondensaatoriga, scroll-kompressor vibratsioonisummutitel, madalprofiil- või kuupaurusti, elektrisulatus; saadaval ka kõrge temperatuuri versioon (+10…+15 °C) tootmisruumidele topeltvooluga aurustiga.

Jahutus 0 °C (−5…+10 °C) – külmaaine A2L (R-455A / R-454C)

-15 ºC ÷ -25 ºC – külmaaine A2L (R-455A / R-454C)

Kõrge temperatuur +12 °C (+10…+15 °C) – külmaaine A2L (R-455A / R-454C)

* Soovituslik kambri maht standardtingimustes / ebasoodsamates tingimustes. Kide arvutusalus: isolatsioon 100 mm (jahutus) ja 120 mm (sügavkülm), välistemperatuur 32 °C, kauba tihedus 250 kg/m³, kaubaringlus 10% päevas, kompressori tööaeg 18 h ööpäevas. Puu- ja köögiviljade puhul korruta vajalik võimsus 1,5-ga. Täpse agregaadi valime alati kambri, toote ja asukoha järgi.

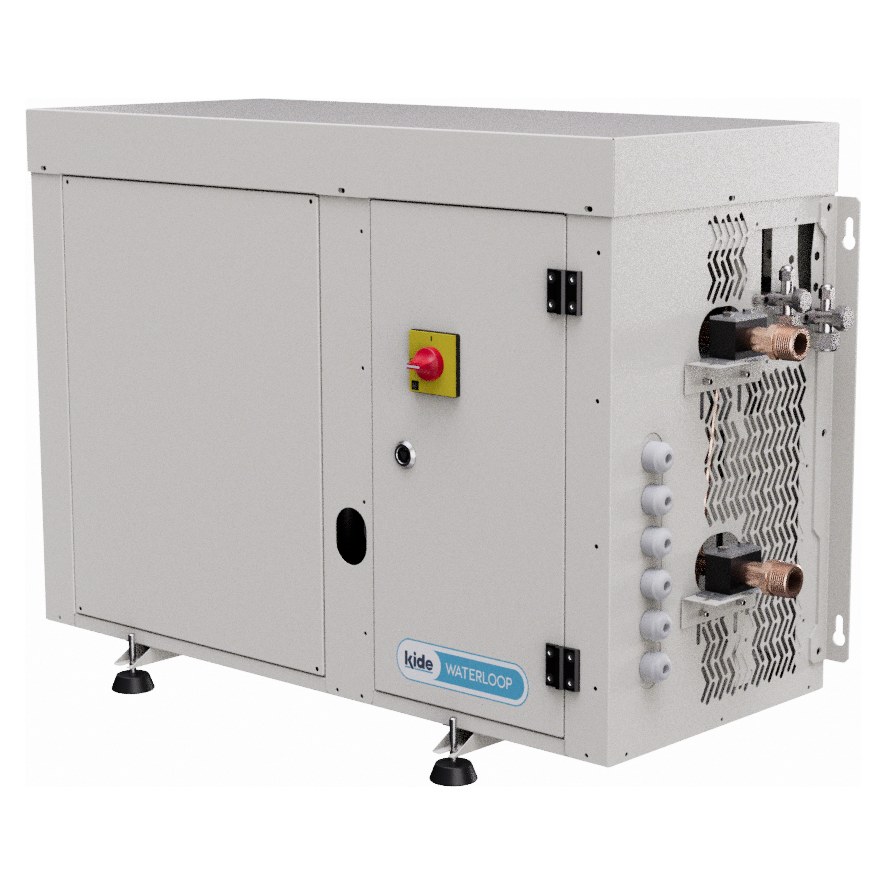

EWC – vaiksed vesijahutusega kondensaatoragregaadid (A2L / R-449A)

Väga kompaktsed kondensaatoragregaadid seinale, põrandale või kambri peale paigaldamiseks jahutuseks ja sügavkülmaks – scroll-kompressor, plaatsoojusvaheti, vedelikuresiiver, sisseehitatud elektri- ja juhtkilp. Suuremate objektide jaoks on ANTARTIC-sarja muutuva võimsusega (inverter) multiteenindus-kondensaatoragregaadid, mis teenindavad mitut kambrit ja külmvitriini korraga.

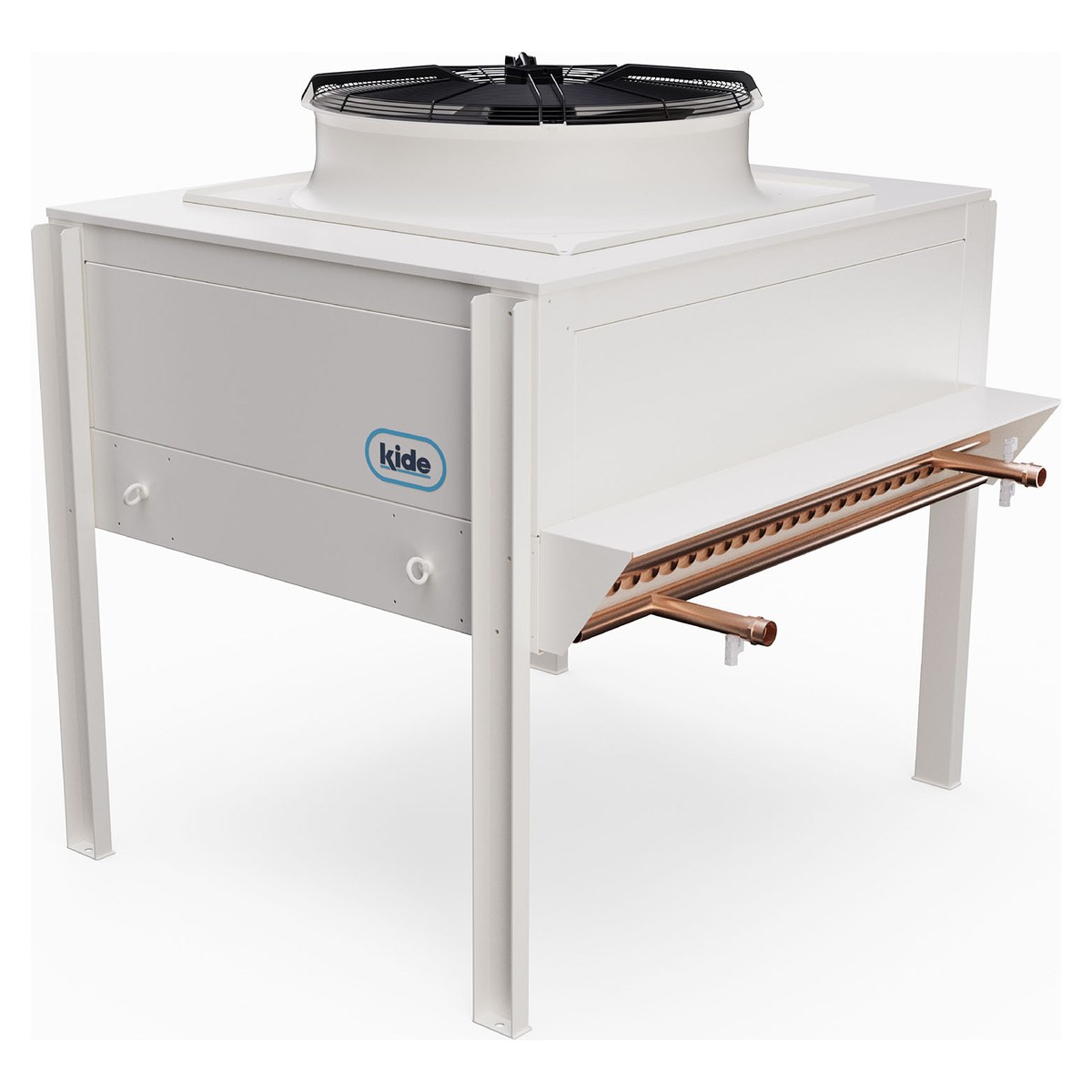

USI – õhkjahutid koos hüdrosõlmega

* Hinnanguline soojusvõimsus õhutemperatuuril +35 °C ja vee + 40% etüleenglükooli temperatuuril +45 / +40 °C. Hüdrosõlmes on ringluspump, paisupaak, kaitseklapp, võrkfilter, termomeetrid ja täite-/tühjendusühendus; pumba kiirus muutub vastavalt survele.

Waterloop-süsteem projekteeritakse alati objekti põhjal: arvutame kambrite soojuskoormused, valime agregaadid, veeringi ja õhkjahuti ning teeme paigalduse ja hoolduse.

Küsi pakkumist – aitame valida sobiva külmasüsteemi ning hoolitseme ka paigalduse ja hoolduse eest.

NB! Tootele kehtib 2 aastat garantiid!
